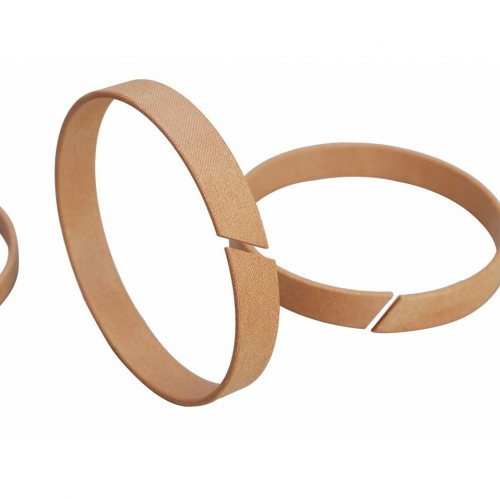

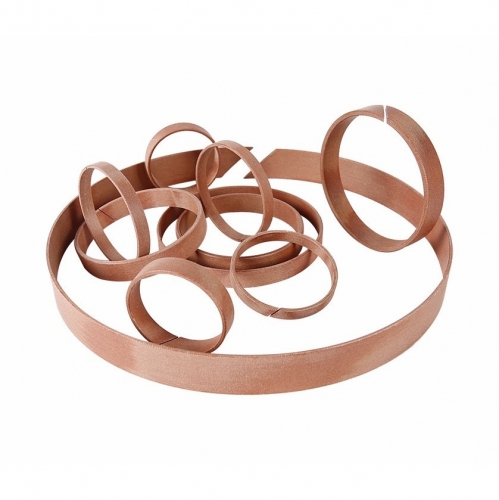

导向环
PFC-3 高强度夹布酚醛
| 应用范围 | 工作温度 | 工作压力 |
| HFA液体 | 0℃+60℃ | ≤400bar |
| 矿物质油 | -30℃+100℃ | ≤400bar |
| 典型物理特性 | ||
| 比重 | 1.2-1.4 | |
| 抗拉强度 | 40MN/m2 (Temp 23℃） | |
| 动态摩擦系数 | 干 | 0.20-0.40 |
| （钢表面，0.2μmRa/μminCLA） | 油润滑 | 0.08-0.12 |
| 表面粗糙度 | μmRa | μmRt |
| 静态密封面Φd1 | 0.4 | 4 max |
| 静态密封面ΦD1 | 3.2 max | 16 max |
| 导向环公差 | L1 | S |
| -0.1~-0.6 | -0.02~-0.1 |
| 导向环安装间隙-W | Φd1/ΦD1 | W |
| ≤50 | 3.00-1.50 | |
| ≤120 | 5.00-3.50 | |
| ≤550 | 7.00-5.50 |
| 沟槽细节&公差 | |||
| 活塞杆Rod | Φd1 | f9 | |
| ΦD2=Φd1+2S | ≤Φ80 | H10 | |
| >Φ80 | H9 | ||
| ΦD3=Φd1+G | G | min/max | |
| L1 | +0.2-0 | mm | |
| 活塞Piston | ΦD1 | H11 | |
| Φd2=ΦD1-2S | f9 | ||
| H9 | |||
| Φd3=ΦD1-G | G | min/max | |
| L1 | +0.2-0 | mm | |
材料介绍
Kintowe PFC-3 是采用热固性酚醛树脂为基材，以优质高强度聚酯纤维织物为增强材料，在一定的温度和压力下经先进工艺合成的高强度复合材料，可选用于工况环境震动较强的高压油缸导向支撑环（如挖掘机、桩工机及煤矿机械等）。
材料经填充一定数量的固体润滑材料后还可以用于各类衬套、轴承、止推片等机械零部件。
产品优势
● 低摩擦
● 低磨损，良好的耐磨损性
● 高承载
● 良好的尺寸稳定性、柔韧性及抗冲击性能
● 简单易安装
技术参数
