| 工作条件 | ||
| 表面速度 | 0.5m/sec | 1.5ft/sec |
| 工作温度 | -30℃+100℃ | -22℉+212℉ |
| 最大压力 | 400bar | 6000p.s.i. |
| 最大挤出间隙 | 图中显示了使用最小杆 Φ 和最大间隙 0 的杆密封件以及使用最小间隙 Φ 和最大孔Φ的活塞密封件的一侧的最大允许间隙。请参阅“沟槽”一节。 | |||
| 压力bar | 100 | 175 | 250 | 400 |
| 最大间隙 mm | 0.45 | 0.4 | 0.3 | 0.2 |
| 压力 p.s.i. | 1500 | 2250 | 3500 | 6000 |
| 最大间隙 in | 0.018 | 0.015 | 0.010 | 0.007 |
| 表面粗糙度 | μmRa | μmRt | μinCLA | μinRMS |
| 动密封面 Rod Φd1 | 0.1<>0.4 | 4 max | 4 <>16 | 5 <>18 |
| 静密封面 Rod ΦD1 | 1.6 max | 10 max | 63 max | 70max |
| 动密封面 Piston ΦD1 | 0.1<>0.4 | 4 max | 4 <>16 | 5 <>18 |
| 静密封面 Piston Φd1 | 1.6 max | 10 max | 63 max | 70max |
| 静态沟槽面 L1 | 3.2max | 16max | 125max | 140max |
| 倒角&半径 | |||||
| 沟槽截面≤ S mm | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 |
最小倒角 C mm | 3.0 | 5.0 | 6.5 | 7.0 | 7.5 |
| 最大圆角弧度r1 mm | 0.5 | 0.8 | 0.8 | 0.8 | 0.8 |
| 沟槽截面≤ S in | 0.187 | 0.250 | 0.312 | 0.375 | 0.0500 |
| 最小倒角 C in | 0.093 | 0.125 | 0.156 | 0.187 | 0.250 |
| 最大圆角弧度r1 in | 0.20 | 0.031 | 0.031 | 0..031 | 0.031 |
| 公差 | Ød1 | ØD1 | L1mm | L1in |
| 杆 | f9 | Js11 | +0.75-0.0 | +0.030-0 |
| 活塞 | Js11 | H9 | +0.75-0.0 | +0.030-0 |

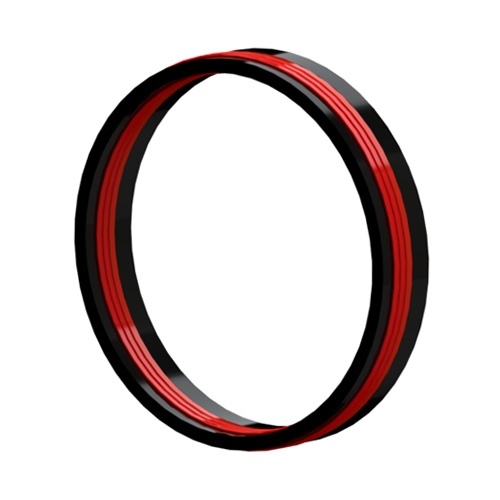

KINTOWE HSS1012 V 型组合封标准材料是由高性能聚氨酯材料 与尼龙或聚甲醛材料组成的密封,通常结构为 1+3+1 形式。
分别为支撑环、密封环和压环组成。在这种压紧型密封中,施加的轴向力在每个填充环之间传递,并使其压紧在活塞杆或活 塞表面。
除了标准材料外,用于各种工况的特殊材料也可供货。
Vee-Packings 密封件的组件根据具 体应用采用不同的材料组合制成。 对于未列出的尺寸或特殊要求,请 联系您的 Kintowe 销售办事处。


●非常坚固的密封件
●不敏感,对各种工况适应能力强
●便于安装和更换(各个环之间可拆离)
●对配合表面要求不严格
