工作条件 | 公制 | 英制 |
最大速度 | 0.1 m/sec | 0.3 ft/sec |
温度范围 | -30℃~+100℃ | -22℉~+212℉ |
最大压力 | 300 bar | 4500 p.s.i. |
PV值极限(有润滑) | 40 bar m/sec | 1900 p.s.i. ft/sec |
最大挤出间隙 | 最大挤出间隙值显示了最大的单边允许间隙, | ||
压力 | 100 | 200 | 350 |
最大间隙L1=4.2mm | 0.20 | 0.10 | H7/f7 fit |
最大间隙L1=6.3mm | 0.30 | 0.25 | H7/f7 fit |
表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
动密封面Φd1 | 0.5<>0.2 | 2.5 max | 2<>8 | 2<>9 |
静密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
静态沟槽面L1 | 2.5 max | 16 max | 100 max | 110 max |
斜面和半径 | ||
沟槽截面≤ S mm | 5.5 | 7.75 |
最小倒角 C mm | 3.0 | 5.0 |
最大圆角半径 r1 mm | 0.8 | 1.2 |
公差 | Φd1 | ΦD1 | L1 mm |
f9 | H11 | +0.2 -0 |

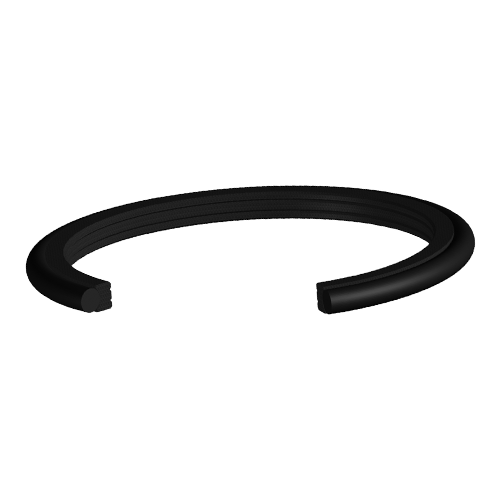

Kintowe DF310 旋转压力封应用于液压回转接头。该密封圈由含碳的 PTFE 密封环及丁腈橡胶的 O 形圈组成。对于腐蚀性介质的环境也可替换成性能更好的氟橡胶材质的 O 形圈。表面材质和设计使得该产品具有高耐磨性和低摩擦的效果,能在较慢的旋转条件下无爬行现象。滑动面上的沟槽形成蓄油槽。可以改善并降低摩擦。同时,它也可以减少旋转面的接触面积,并允许更高的接触压力。
该产品表面环与 O 形圈接触面设计有圆弧槽,增大了与O 形圈的接触面,最大程度地降低了密封组合部件相互间旋转的可能性。
● 耐高温
● 低磨损,超低摩擦
● 最低可能性的爬行现象
● 良好的抗挤出性
Фd1 | ФD1 | L1 | O-Ring | PART No. | Фd1 | ФD1 | L1 | O-Ring | PART No. | |
28 | 39.00 | 4.2 | 32.92*3.53 | DF3100280 | 130 | 141.00 | 4.2 | 136.12*3.53 | DF3101300 | |
38 | 49.00 | 4.2 | 40.87*3.53 | DF3100380 | 140 | 151.00 | 4.2 | 145.64*3.53 | DF3101400 | |
40 | 51.00 | 4.2 | 44.04*3.53 | DF3100400 | 140 | 155.50 | 6.3 | 142.24*5.33 | DF3101401 | |
40 | 55.50 | 6.3 | 43.82*5.33 | DF3100401 | 150 | 161.00 | 4.2 | 151.99*3.53 | DF3101500 | |
42 | 53.00 | 4.2 | 47.22*3.53 | DF3100420 | 160 | 171.00 | 4.2 | 164.69*3.53 | DF3101600 | |
45 | 56.00 | 4.2 | 50.39*3.53 | DF3100450 | 160 | 175.50 | 6.3 | 164.47*5.33 | DF3101601 | |
48 | 59.00 | 4.2 | 53.57*3.53 | DF3100480 | 170 | 181.00 | 4.2 | 177.39*3.53 | DF3101700 | |
50 | 61.00 | 4.2 | 53.57*3.53 | DF3100500 | 180 | 191.00 | 4.2 | 183.74*3.53 | DF3101800 | |
52 | 63.00 | 4.2 | 56.74*3.53 | DF3100520 | 190 | 205.50 | 6.3 | 196.44*3.53 | DF3101900 | |
56 | 67.00 | 4.2 | 59.92*3.53 | DF3100560 | 190 | 201.00 | 4.2 | 196.44*3.53 | DF3101901 | |
60 | 71.00 | 4.2 | 63.09*3.53 | DF3100600 | 200 | 215.50 | 6.3 | 208.92*5.33 | DF3102000 | |
63 | 74.00 | 4.2 | 66.27*3.53 | DF3100630 | 210 | 225.50 | 6.3 | 215.27*5.33 | DF3102100 | |
65 | 76.00 | 4.2 | 69.44*3.53 | DF3100650 | 220 | 235.50 | 6.3 | 227.97*5.33 | DF3102200 | |
70 | 81.00 | 4.2 | 75.79*3.53 | DF3100700 | 230 | 245.50 | 6.3 | 234.32*5.33 | DF3102300 | |
75 | 86.00 | 4.2 | 78.97*3.53 | DF3100750 | 240 | 255.50 | 6.3 | 247.02*5.33 | DF3102400 | |
80 | 91.00 | 4.2 | 85.32*3.53 | DF3100800 | 250 | 265.50 | 6.3 | 253.37*5.33 | DF3102500 | |
80 | 95.50 | 6.3 | 85.09*5.33 | DF3100801 | 280 | 301.00 | 8.1 | 291.47*6.99 | DF3102800 | |
85 | 96.00 | 4.2 | 88.49*3.53 | DF3100850 | 300 | 321.00 | 8.1 | 304.17*6.99 | DF3103000 | |
86 | 101.50 | 6.3 | 91.44*5.33 | DF3100860 | 320 | 341.00 | 8.1 | 329.57*6.99 | DF3103200 | |
87 | 102.50 | 6.3 | 91.44*5.33 | DF3100870 | 350 | 371.00 | 8.1 | 354.57*6.99 | DF3103500 | |
90 | 101.00 | 4.2 | 94.84*3.53 | DF3100900 | 360 | 381.00 | 8.1 | 367.67*6.99 | DF3103600 | |
100 | 111.00 | 4.2 | 104.37*3.53 | DF3101000 | 400 | 421.00 | 8.1 | 405.26*6.99 | DF3104000 | |
110 | 121.00 | 4.2 | 113.89*3.53 | DF3101100 | 420 | 441.00 | 8.1 | 430.66*6.99 | DF3104200 | |
105 | 116.00 | 4.2 | 110.72*3.53 | DF3101050 | 450 | 471.00 | 8.1 | 456.06*6.99 | DF3104500 | |
115 | 126.00 | 4.2 | 120.24*3.53 | DF3101150 | 480 | 501.00 | 8.1 | 494.16*6.99 | DF3104800 | |
120 | 131.00 | 4.2 | 123.42*3.53 | DF3101200 | 500 | 521.00 | 8.1 | 506.86*6.99 | DF3105000 | |
125 | 136.00 | 4.2 | 129.77*3.53 | DF3101250 |
