工作条件 | 公制 | 英制 |
最大速度 | 1.0 m/sec | 3.0 ft/sec |
温度范围 | -45℃~+110℃ | -50℉~+230℉ |
最大压力 | 700 bar | 10000 p.s.i. |
最大挤出间隙 | 最大挤出间隙值显示了最大的单边允许间隙, 最小活塞杆直径和最大间隙。参考沟槽设计片段。 | ||||
压力 bar | 160 | 250 | 400 | 500 | 700 |
最大间隙 mm | 1.0 | 0.8 | 0.6 | 0.4 | 0.25 |
压力 p.s.i. | 2400 | 3750 | 6000 | 7500 | 10000 |
表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
动密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
静密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
静态沟槽面L1 | 3.2 max | 16 max | 125 max | 140 max |
斜面和半径 | ||||||
沟槽截面≤ S mm | 4.0 | 5.0 | 7.5 | 10.0 | 12.5 | 15.0 |
最小倒角 C mm | 3.0 | 3.5 | 5.0 | 6.5 | 7.0 | 8.0 |
最大圆角半径 r1 mm | 0.2 | 0.4 | 0.8 | 0.8 | 1.2 | 1.6 |
最大圆角半径 r2 mm | 0.4 | 0.8 | 1.2 | 1.2 | 1.6 | 2.4 |
公差 | Φd1 | ΦD1 | L1 mm |
f9 | Js11 | +0.25 -0 |

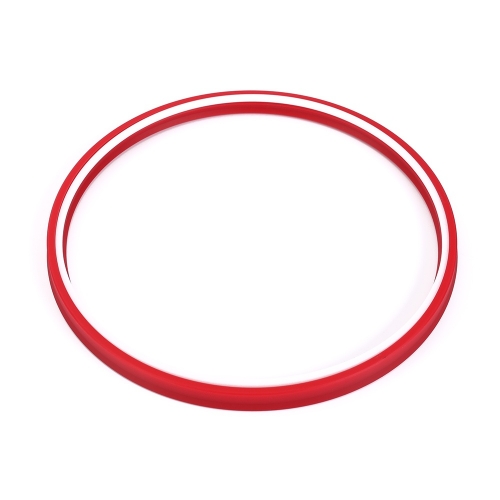

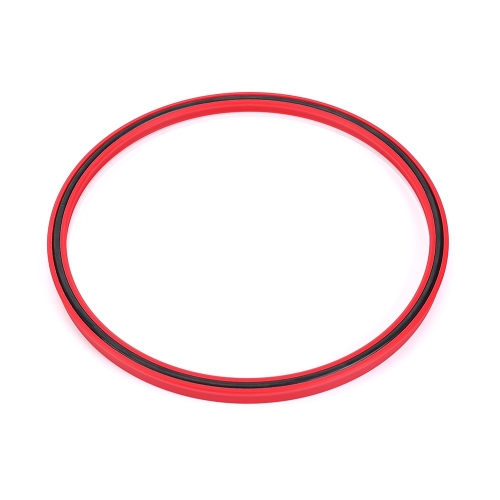

Kintowe 652 系列是特别为长臂采矿应用开发的高压活塞杆密封。它由三个部件组成:一个聚氨酯密封主体,另外加上一个聚甲醛挡圈( 或 PFC 挡圈)和 O 型圈弹性体。
密封主体由进口高性能聚氨酯KINTOWE®01 材料制成,弹性好,易安装,对密封唇边可以迅速响应。橡胶施力弹性体确保在各种压力条件下,密封唇能够完全起作用。并缓冲冲击载荷对密封件的冲击。挡圈确保密封件在工作中承受侧向载荷和极限压力。
● 抗高压 / 冲击载荷能力
● 聚甲醛 .PFC 挡圈
● 密封响应快速
Фd1 | ФD1 | SL | L1 | PART No. | Фd1 | ФD1 | SL | L1 | PART No. | |
32 | 44 | 8.7 | 9.6 | 6520320 | 128 | 143 | 14.5 | 16.0 | 6051280 | |
40 | 52 | 8.7 | 9.6 | 6520400 | 130 | 145 | 14.5 | 16.0 | 6051300 | |
50 | 62 | 8.7 | 9.6 | 6520500 | 135 | 155 | 13.6 | 15.0 | 6051350 | |
60 | 69.8 | 11.4 | 12.5 | 6520600 | 140 | 155 | 14.5 | 16.0 | 6051400 | |
60 | 72 | 8.7 | 9.6 | 6520601 | 150 | 165 | 14.5 | 16.0 | 6051500 | |
60 | 75 | 11.9 | 13.0 | 6520602 | 160 | 175 | 11.7 | 12.8 | 6051600 | |
63 | 75 | 8.7 | 9.6 | 6520630 | 160 | 175 | 14.5 | 16.0 | 6051601 | |
70 | 82 | 8.7 | 9.6 | 6520700 | 160 | 177 | 14.5 | 16.0 | 6051602 | |
75 | 95 | 12.5 | 14.0 | 6520750 | 160 | 185 | 18.8 | 20.0 | 6051603 | |
80 | 95 | 14.5 | 16.0 | 6520800 | 165 | 182 | 14.5 | 16.0 | 6051650 | |
80 | 95 | 11.8 | 13.0 | 6520801 | 170 | 185 | 14.5 | 16.0 | 6051700 | |
85 | 97 | 8.7 | 9.6 | 6520850 | 177 | 192 | 14.5 | 16.0 | 6051770 | |
90 | 105 | 14.5 | 16.0 | 6520900 | 180 | 195 | 14.5 | 16.0 | 6051800 | |
100 | 115 | 11.0 | 12.0 | 6521000 | 185 | 200 | 14.5 | 16.0 | 6051850 | |
100 | 115 | 14.5 | 16.0 | 6521001 | 185 | 210 | 18.0 | 20.0 | 6051851 | |
105 | 120 | 11.8 | 13.0 | 6521050 | 190 | 205 | 14.5 | 16.0 | 6051900 | |
105 | 120 | 14.5 | 16.0 | 6521051 | 195 | 210 | 14.5 | 16.0 | 6051950 | |
110 | 125 | 14.5 | 16.0 | 6521100 | 195 | 215 | 14.5 | 16.0 | 6051951 | |
115 | 130 | 14.5 | 16.0 | 6521150 | 200 | 220 | 14.5 | 16.0 | 6052000 | |
120 | 135 | 14.5 | 16.0 | 6521200 | 205 | 220 | 14.5 | 16.0 | 6052050 | |
125 | 140 | 14.5 | 16.0 | 6521250 | 210 | 230 | 14.5 | 16 | 6052100 |
