防尘圈
K919
| 工作条件 | 公制 | 英制 |
| 最大速度 | 1.0m/sec | 3.0ft/sec |
| 温度范围 | -45℃+110℃ | -50℉+230℉ |
| 表面粗糙度 | μmRa | μmRt | μin ClA | μmRMS |
| 动密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 静密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 静态沟槽面L1 | 3.2 max | 16 max | 125 max | 140 max |
| 半径 | ||||
| 活塞杆直径Φd1 mm | ≤19 | ≥19 | ||
| 最大圆角半径 C in | 0.5 | 1.0 | ||
| 最大圆角半径 r1in | 0.4 | 0.4 | ||
| 公差 | Φd1 | ΦD1 | L1mm | |
| f9 | H8 | +0.5-0 |
材料介绍

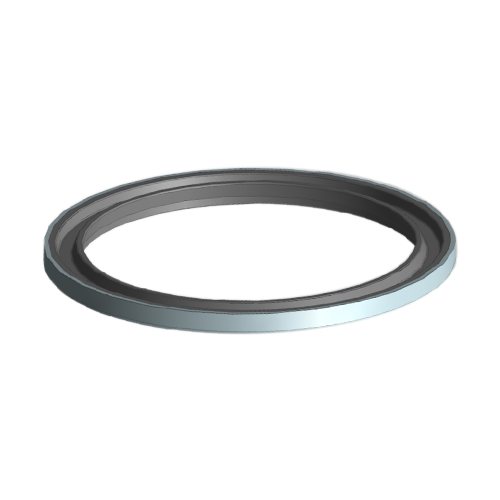

KINTOWE K919是一种铁壳骨架双唇防尘圈，用于开口式。 KINTOWE K919 防尘圈由聚氨酯材料注塑成型并经过精密切割 的防尘唇，并与一个经氮化防锈处理的金属壳体牢固粘接。可以在该污染度环境下使用。聚氨酯材料的防尘唇能随活塞杆一 起侧向运动，从而刮除严重沉淀的污染物。该设计产品适用于 轻载、中载和重载等各种应用环境，该防尘圈安装简易、使用周期长。
产品优势
●安装简单
●使用周期长
●应用范围广
● 金属骨架防锈处理
技术参数
| Фd1 | ФD1 | H | PART No. | Фd1 | ФD1 | H | PART No. | |
| 25 | 35 | 4 | 9190250 | 70 | 85 | 8 | 9190701 | |
| 30 | 40 | 4 | 9190300 | 75 | 90 | 6 | 9190750 | |
| 35 | 45 | 4 | 9190350 | 80 | 95 | 5 | 9190800 | |
| 40 | 50 | 4 | 9190400 | 80 | 95 | 6 | 9190801 | |
| 40 | 50 | 5 | 9190401 | 80 | 100 | 6 | 9190802 | |
| 45 | 55 | 4 | 9190450 | 85 | 100 | 6 | 9190850 | |
| 45 | 55 | 5 | 9190451 | 90 | 105 | 5 | 9190900 | |
| 45 | 55 | 6 | 9190452 | 90 | 105 | 8 | 9190901 | |
| 50 | 60 | 4 | 9190500 | 95 | 110 | 6 | 9190950 | |
| 50 | 60 | 5 | 9190501 | 95 | 110 | 8 | 9190951 | |
| 50 | 65 | 4 | 9190502 | 100 | 115 | 5 | 9191000 | |
| 50 | 65 | 5 | 9190503 | 105 | 120 | 8 | 9191050 | |
| 50 | 65 | 6 | 9190504 | 110 | 125 | 5 | 9191100 | |
| 55 | 70 | 4 | 9190550 | 110 | 125 | 9 | 9191101 | |
| 55 | 70 | 5 | 9190551 | 120 | 135 | 8 | 9191200 | |
| 60 | 70 | 5 | 9190600 | 120 | 140 | 8 | 9191201 | |
| 60 | 75 | 5 | 9190601 | 125 | 135 | 9 | 9191250 | |
| 60 | 75 | 7 | 9190602 | 125 | 140 | 8 | 9191251 | |
| 60 | 75 | 8 | 9190603 | 130 | 145 | 7 | 9191300 | |
| 65 | 75 | 4 | 9190650 | 140 | 160 | 10 | 9191400 | |
| 65 | 75 | 56 | 9190651 | 150 | 170 | 8 | 9191500 | |
| 65 | 80 | 5 | 9190652 | 180 | 200 | 8 | 9191800 | |
| 70 | 85 | 5 | 9190700 |
