DF310
| Condiciones de trabajo | Sistema métrico | Imperial |
| Velocidad máxima | 0.1 m/sec | 0.3 ft/sec |
| Rango de temperatura | -30℃~+100℃ | -22℉~+212℉ |
| Presión máxima | 300 bar | 4500 p.s.i. |
| Límite de valor PV (con lubricación) | 40 bar m/sec | 1900 p.s.i. ft/sec |
| Espacio máximo de extrusión | El valor de Espacio máximo de extrusión muestra el espacio libre máximo permitido en un lado, Diámetro mínimo del vástago del pistón y espacio libre máximo.Consulte el fragmento de diseño de ranura. | ||
| Presión | 100 | 200 | 350 |
| Espacio libre máximoL1=4.2mm | 0.20 | 0.10 | H7/f7 fit |
| Espacio libre máximoL1=6.3mm | 0.30 | 0.25 | H7/f7 fit |
| Rugosidad de la superficie | μmRa | μmRt | μinClA | μinRMS |
| Superficie de sellado dinámicaΦd1 | 0.5<>0.2 | 2.5 max | 2<>8 | 2<>9 |
| Superficie de sellado estáticaΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| Superficie ranurada estáticaL1 | 2.5 max | 16 max | 100 max | 110 max |
| Pendiente y radio | ||
| Sección transversal ranurada≤ S mm | 5.5 | 7.75 |
| Chaflán mínimo C mm | 3.0 | 5.0 |
| Radio máximo redondeado r1 mm | 0.8 | 1.2 |
| Tolerancia | Φd1 | ΦD1 | L1 mm |
| f9 | H11 | +0.2 -0 |
Introducción de diseño

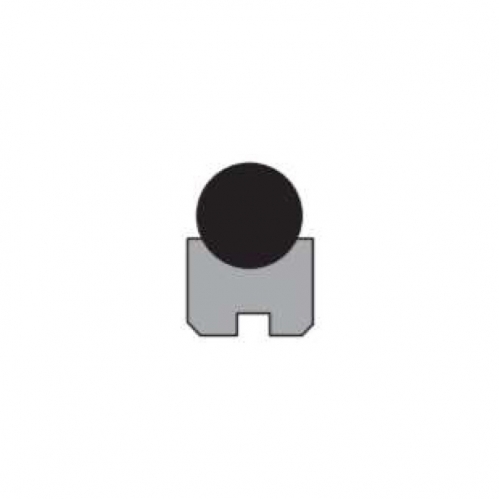

El sello de presión rotativo Kintowe DF310 se utiliza en juntas rotativas hidráulicas.El anillo de sellado está compuesto por un anillo de sellado de PTFE que contiene carbono y una junta tórica de caucho de nitrilo.Para el entorno de medios corrosivos, también se puede reemplazar con una junta tórica hecha de caucho de flúor con un mejor rendimiento.El material y el diseño de la superficie hacen que el producto tenga el efecto de alta resistencia al desgaste y baja fricción, y no hay fenómeno de arrastre en condiciones de rotación más lentas.Las ranuras en la superficie deslizante forman un tanque de almacenamiento de aceite.Puede mejorar y reducir friction.At al mismo tiempo, también puede reducir el área de contacto de la superficie giratoria y permitir una mayor presión de contacto.
La superficie de contacto del anillo de superficie y la junta tórica de este producto está diseñada con una ranura en arco, lo que aumenta la superficie de contacto con la junta tórica y minimiza la posibilidad de rotación de los componentes de combinación de sellado entre sí.
Ventajas
● Resistencia a altas temperaturas
● Bajo desgaste y fricción ultrabaja
● La menor posibilidad de fenómeno de arrastre
● Buena resistencia a la extrusión
Hoja de especificaciones
| Фd1 | ФD1 | L1 | O-Ring | PART No. | Фd1 | ФD1 | L1 | O-Ring | PART No. | |
| 28 | 39.00 | 4.2 | 32.92*3.53 | DF3100280 | 130 | 141.00 | 4.2 | 136.12*3.53 | DF3101300 | |
| 38 | 49.00 | 4.2 | 40.87*3.53 | DF3100380 | 140 | 151.00 | 4.2 | 145.64*3.53 | DF3101400 | |
| 40 | 51.00 | 4.2 | 44.04*3.53 | DF3100400 | 140 | 155.50 | 6.3 | 142.24*5.33 | DF3101401 | |
| 40 | 55.50 | 6.3 | 43.82*5.33 | DF3100401 | 150 | 161.00 | 4.2 | 151.99*3.53 | DF3101500 | |
| 42 | 53.00 | 4.2 | 47.22*3.53 | DF3100420 | 160 | 171.00 | 4.2 | 164.69*3.53 | DF3101600 | |
| 45 | 56.00 | 4.2 | 50.39*3.53 | DF3100450 | 160 | 175.50 | 6.3 | 164.47*5.33 | DF3101601 | |
| 48 | 59.00 | 4.2 | 53.57*3.53 | DF3100480 | 170 | 181.00 | 4.2 | 177.39*3.53 | DF3101700 | |
| 50 | 61.00 | 4.2 | 53.57*3.53 | DF3100500 | 180 | 191.00 | 4.2 | 183.74*3.53 | DF3101800 | |
| 52 | 63.00 | 4.2 | 56.74*3.53 | DF3100520 | 190 | 205.50 | 6.3 | 196.44*3.53 | DF3101900 | |
| 56 | 67.00 | 4.2 | 59.92*3.53 | DF3100560 | 190 | 201.00 | 4.2 | 196.44*3.53 | DF3101901 | |
| 60 | 71.00 | 4.2 | 63.09*3.53 | DF3100600 | 200 | 215.50 | 6.3 | 208.92*5.33 | DF3102000 | |
| 63 | 74.00 | 4.2 | 66.27*3.53 | DF3100630 | 210 | 225.50 | 6.3 | 215.27*5.33 | DF3102100 | |
| 65 | 76.00 | 4.2 | 69.44*3.53 | DF3100650 | 220 | 235.50 | 6.3 | 227.97*5.33 | DF3102200 | |
| 70 | 81.00 | 4.2 | 75.79*3.53 | DF3100700 | 230 | 245.50 | 6.3 | 234.32*5.33 | DF3102300 | |
| 75 | 86.00 | 4.2 | 78.97*3.53 | DF3100750 | 240 | 255.50 | 6.3 | 247.02*5.33 | DF3102400 | |
| 80 | 91.00 | 4.2 | 85.32*3.53 | DF3100800 | 250 | 265.50 | 6.3 | 253.37*5.33 | DF3102500 | |
| 80 | 95.50 | 6.3 | 85.09*5.33 | DF3100801 | 280 | 301.00 | 8.1 | 291.47*6.99 | DF3102800 | |
| 85 | 96.00 | 4.2 | 88.49*3.53 | DF3100850 | 300 | 321.00 | 8.1 | 304.17*6.99 | DF3103000 | |
| 86 | 101.50 | 6.3 | 91.44*5.33 | DF3100860 | 320 | 341.00 | 8.1 | 329.57*6.99 | DF3103200 | |
| 87 | 102.50 | 6.3 | 91.44*5.33 | DF3100870 | 350 | 371.00 | 8.1 | 354.57*6.99 | DF3103500 | |
| 90 | 101.00 | 4.2 | 94.84*3.53 | DF3100900 | 360 | 381.00 | 8.1 | 367.67*6.99 | DF3103600 | |
| 100 | 111.00 | 4.2 | 104.37*3.53 | DF3101000 | 400 | 421.00 | 8.1 | 405.26*6.99 | DF3104000 | |
| 110 | 121.00 | 4.2 | 113.89*3.53 | DF3101100 | 420 | 441.00 | 8.1 | 430.66*6.99 | DF3104200 | |
| 105 | 116.00 | 4.2 | 110.72*3.53 | DF3101050 | 450 | 471.00 | 8.1 | 456.06*6.99 | DF3104500 | |
| 115 | 126.00 | 4.2 | 120.24*3.53 | DF3101150 | 480 | 501.00 | 8.1 | 494.16*6.99 | DF3104800 | |
| 120 | 131.00 | 4.2 | 123.42*3.53 | DF3101200 | 500 | 521.00 | 8.1 | 506.86*6.99 | DF3105000 | |
| 125 | 136.00 | 4.2 | 129.77*3.53 | DF3101250 |
