Sello rotativo
K080
| Condiciones de trabajo | Sistema métrico | Imperial |
| Velocidad máxima | 0.1 m/sec | 0.3 ft/sec |
| Rango de temperatura | -30℃~+80℃ | -22℉~+76℉ |
| Presión máxima | 350 bar | 5000 p.s.i. |
| Rugosidad de la superficie | μmRa | μmRt | μinClA | μinRMS |
| Superficie de sellado dinámicaΦd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| Superficie de sellado estáticaΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| Superficie ranurada estáticaL1 | 3.2 max | 16 max | 125 max | 140 max |
| Pendiente y radio | |
| Sección transversal ranurada≤ S mm | 5.2 |
| Chaflán mínimo C mm | 2.1 |
| Radio máximo redondeado r1 mm | 0.4 |
| Tolerancia | Φd1 | ΦD1 | ΦD2 | L1 mm |
| Sistema métrico | f8 | H10 | H8 | +0.3 -0 |
Introducción de diseño

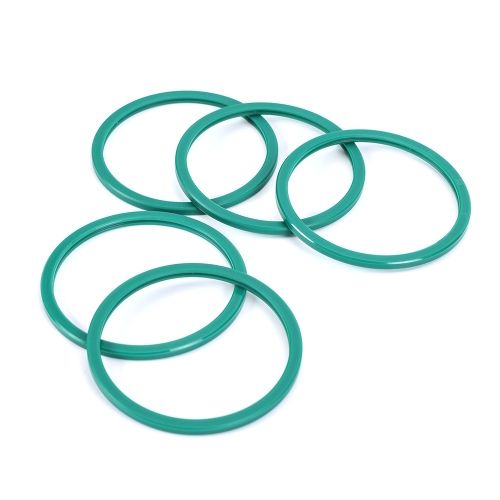

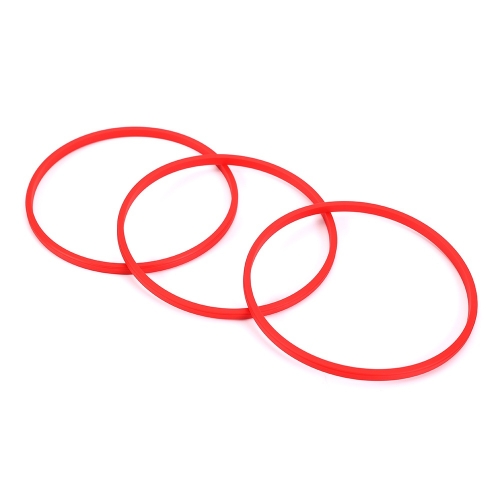

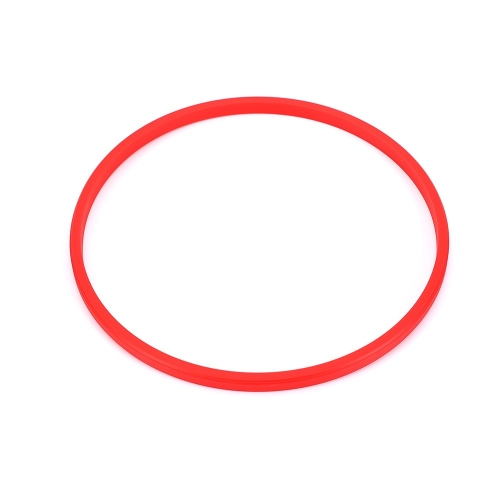

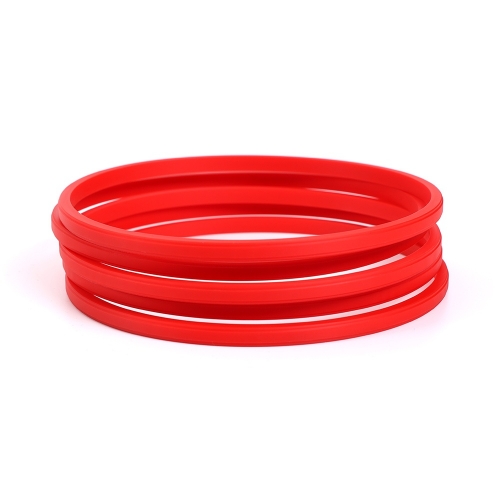

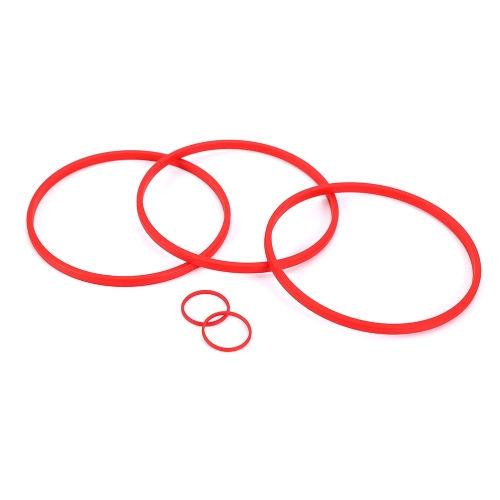

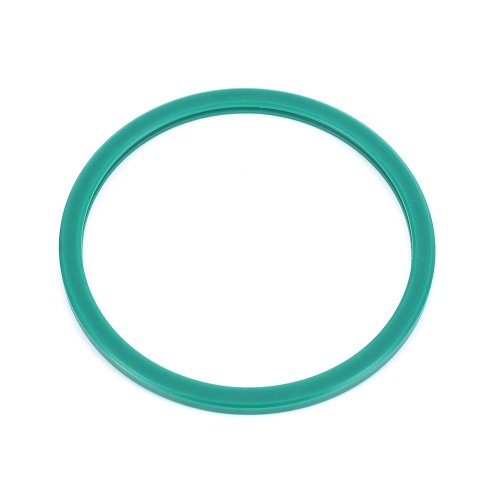

El sello de presión rotativo Kintowe K080 se utiliza en juntas rotativas hidráulicas.
El producto de diseño está moldeado por inyección a partir de poliuretano importado de alto rendimiento KINTOWE®01, que es fácil de instalar y tiene propiedades de sellado extremadamente altas.
Ventajas
Hoja de especificaciones
| Фd1 | ФD1 | L1 | PART No. |
| 60 | 70 | 5 | K0800600 |
| 60 | 71 | 4.2 | K0800601 |
| 65 | 75 | 5 | K0800650 |
| 65 | 76 | 4.2 | K0800651 |
| 70 | 80 | 5 | K0800700 |
| 70 | 81 | 4.2 | K0800701 |
| 75 | 85 | 5 | K0800750 |
| 80 | 90 | 5.0 | K0800800 |
| 80 | 91 | 4.2 | K0800801 |
| 85 | 95 | 5.0 | K0800850 |
| 90 | 100 | 5.0 | K0800900 |
| 90 | 101 | 4.2 | K0800901 |
| 95 | 105 | 5.0 | K0800950 |
| 100 | 110 | 5.0 | K0801000 |
| 100 | 111 | 4.2 | K0801001 |
| 105 | 115 | 5.0 | K0801050 |
| 110 | 120 | 5.0 | K0801100 |
| 110 | 121 | 4.2 | K0801101 |
| 115 | 125 | 5.0 | K0801150 |
| 120 | 130 | 5.0 | K0801200 |
| 125 | 135 | 5.0 | K0801250 |
| 130 | 140 | 5.0 | K0801300 |
| 140 | 150 | 5.0 | K0801400 |
| 150 | 160 | 5.0 | K0801500 |
